고객 금형 제작 사양서에 준한 FULL 3D 금형 설계

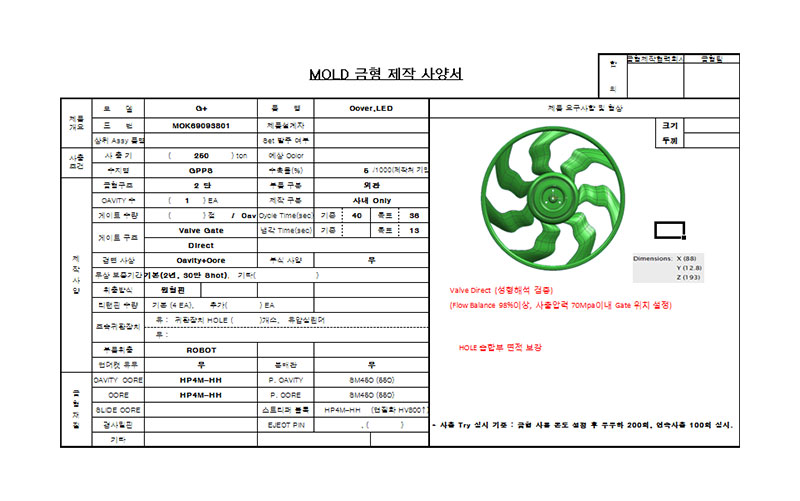

금형제작사양서
FULL 3D 설계
3D 설계

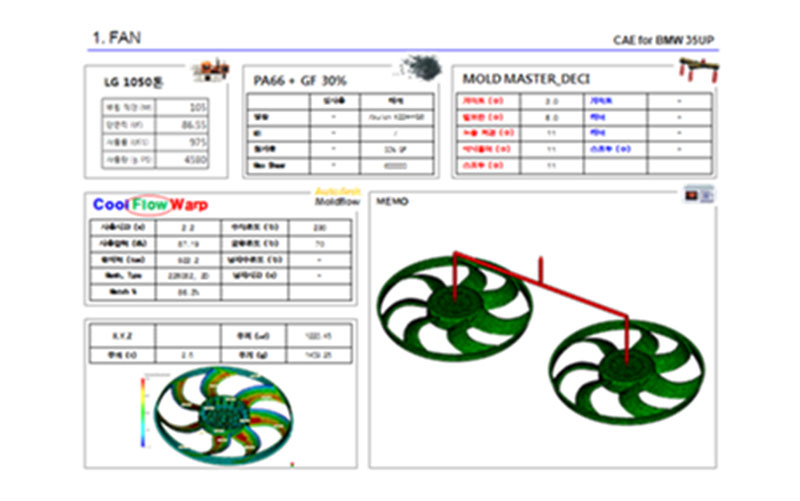

성형해석(CAE)

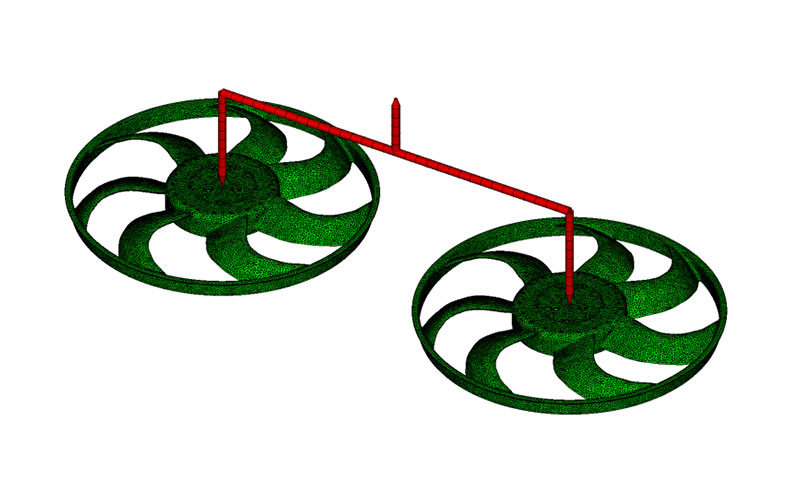

제품 성형 위한 Gate 설계, Gate Balance, 사출압력, 사출기 검증, Gas 몰림, 냉각 효율, Cycle Time, 미성형 사전 검증
- Computer Simulation을 통해 변형검증
- 제품의 생산성 향상 및 품질보증

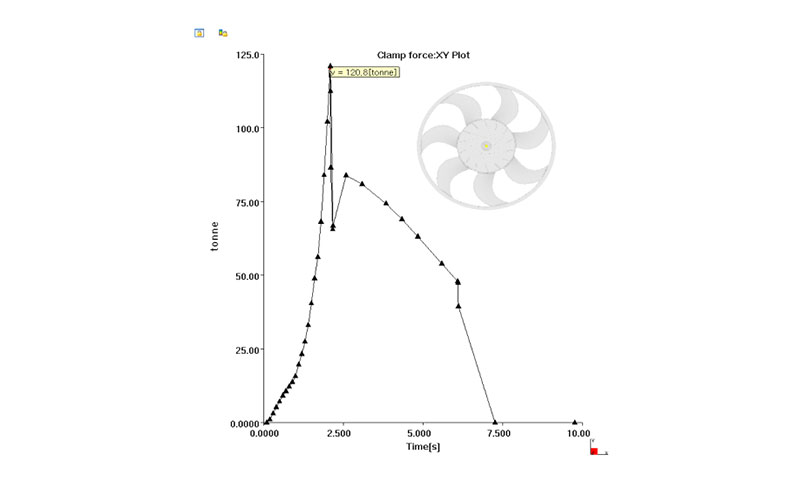

사출압력

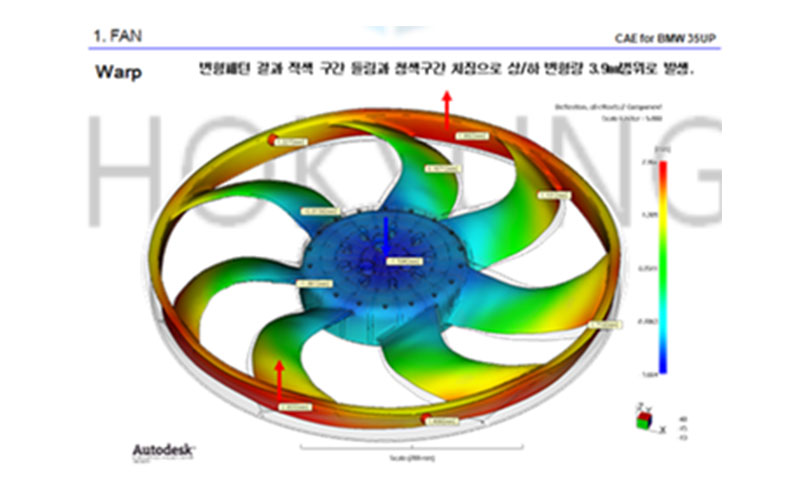

변형 역설계

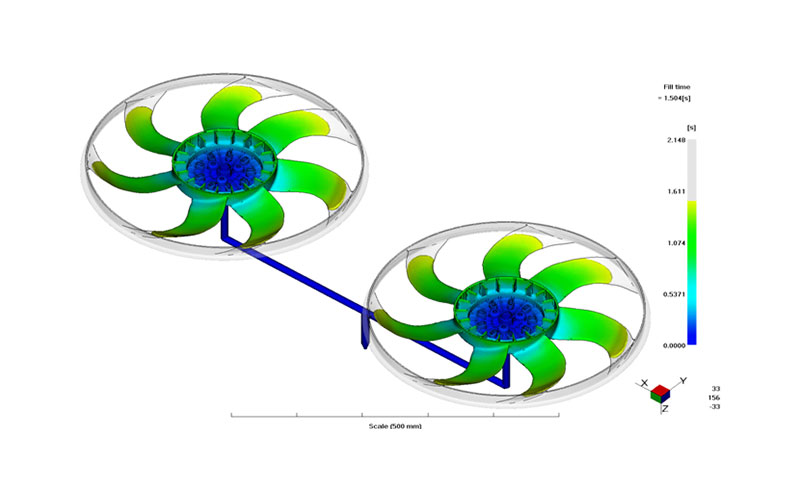

성형 BALANCE
성형해석 통한 Gate, Fill Balance, Injection 압력, 제품변형방지, Cool’g Temp 최적화
냉각 Fan 금형 기술
- 기능 : 라디에이터 후방 위치, 냉각 효과 및 과열 방지
- 금형기술 : 성형해석, 금형 압력 센서, 금형코팅, 설계단계 Weight Balance 분석, 무사상 가공, Weight Balance 측정 (※무사상 가공 : 고속가공으로 사상없이 정밀가공 완성 )
- 금형제작 표준서 발행

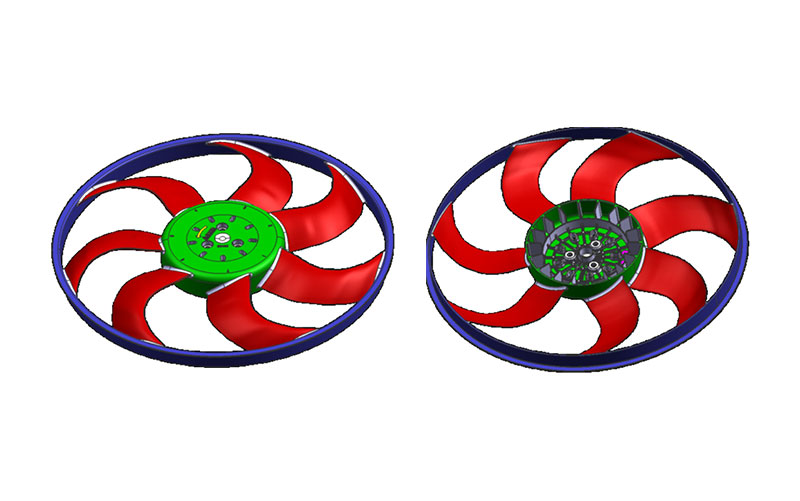

제품형상
Fan 금형 기술 (1/4) / 성형해석

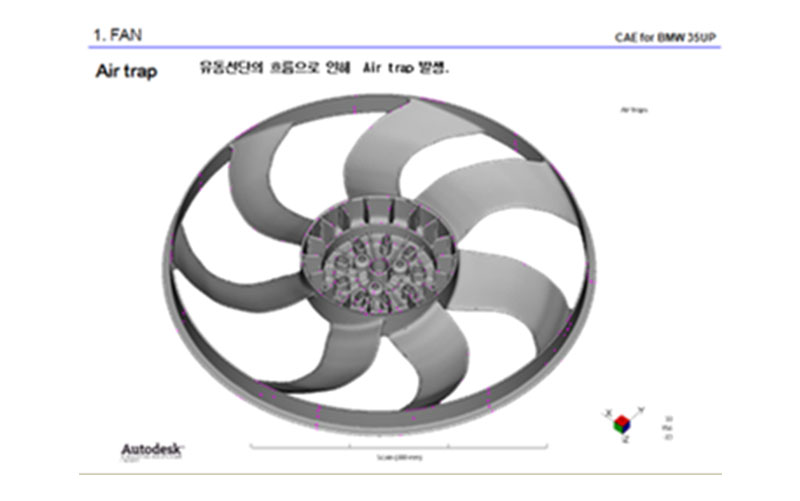

Computer Simulation

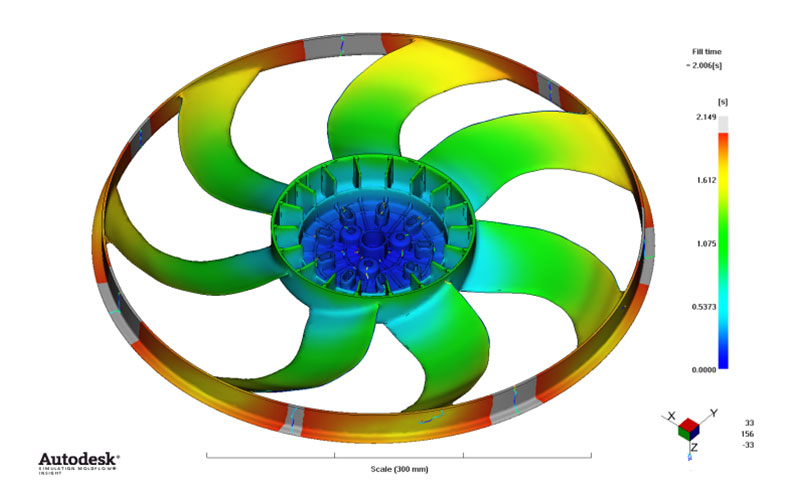

- 성형 Balance

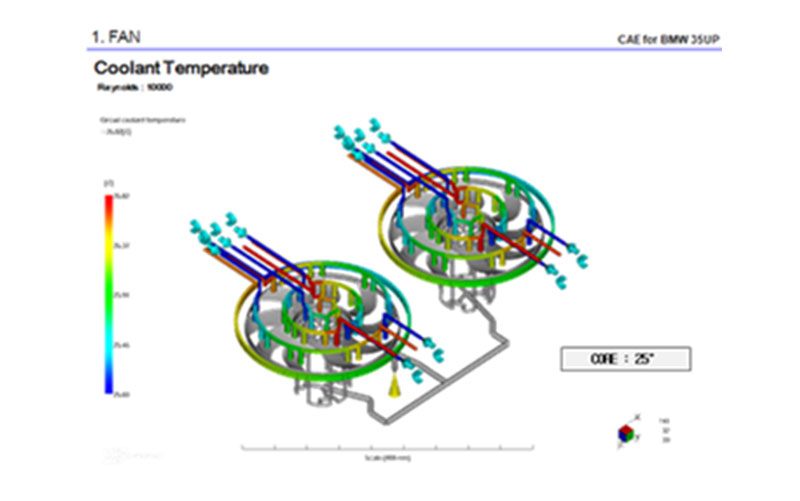

- 냉각 취약부
- Weld Line

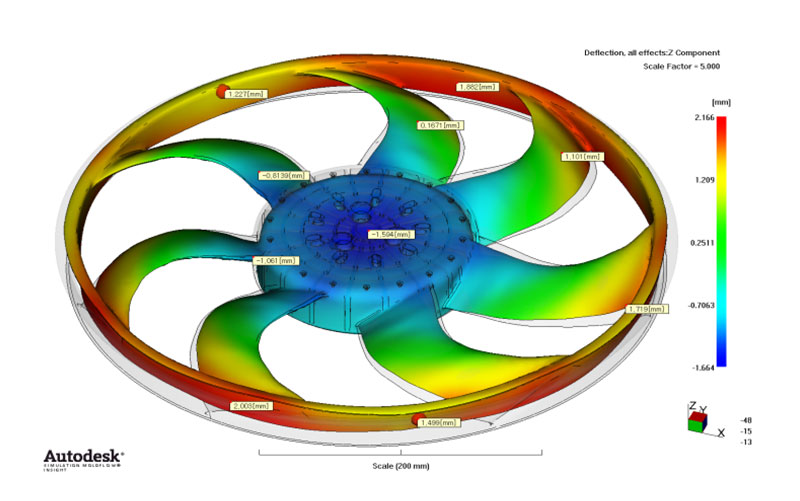

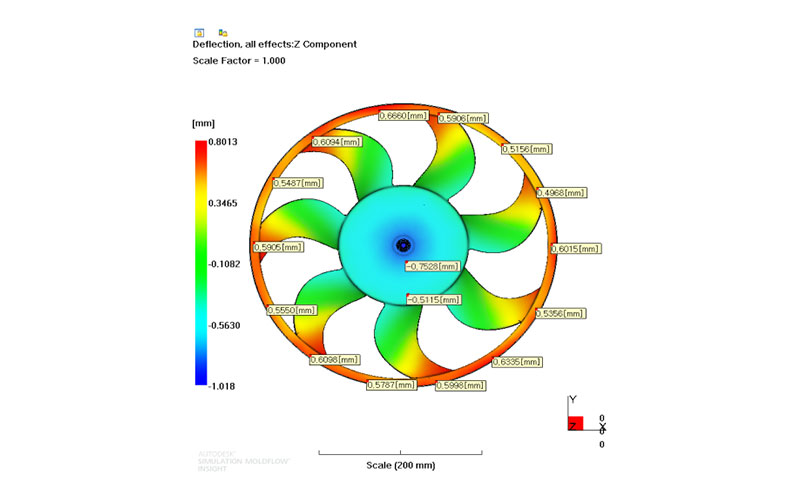

- 변형 검증

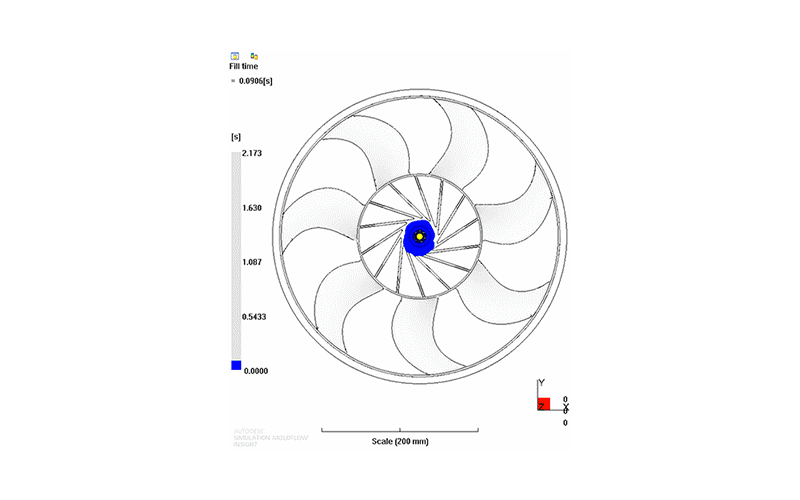

성형 Balance

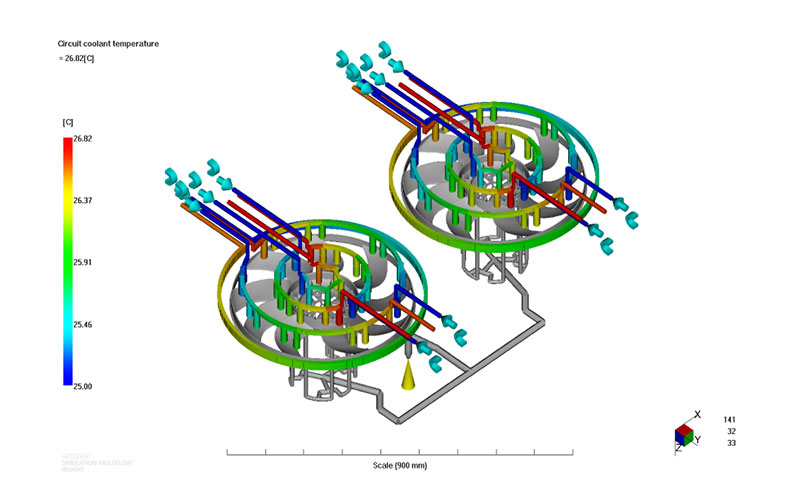

냉각 취약부
Weld Line
변형 검증
Fan 금형 기술 (2/4) / 압력 센서 & 코팅

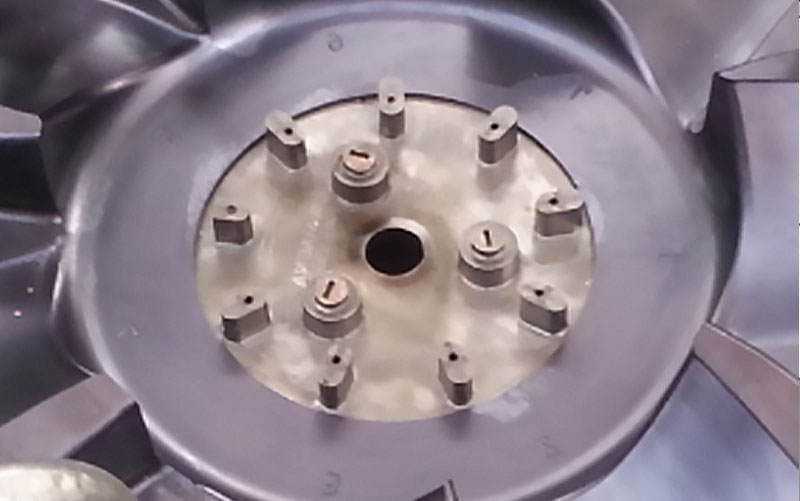

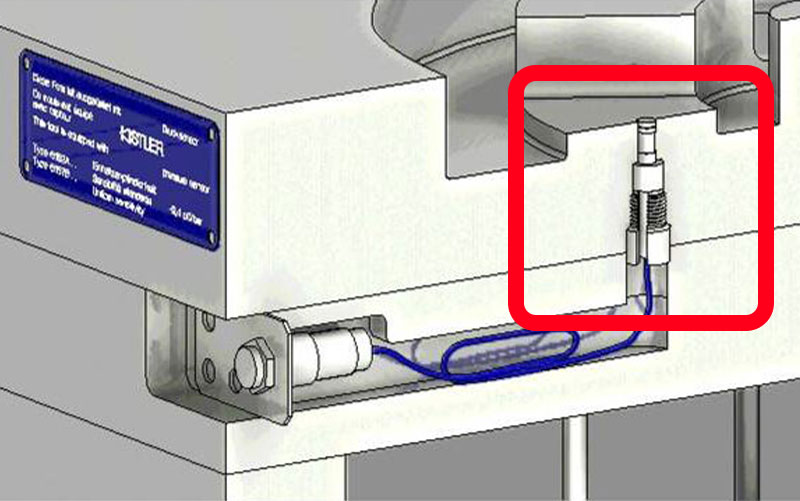

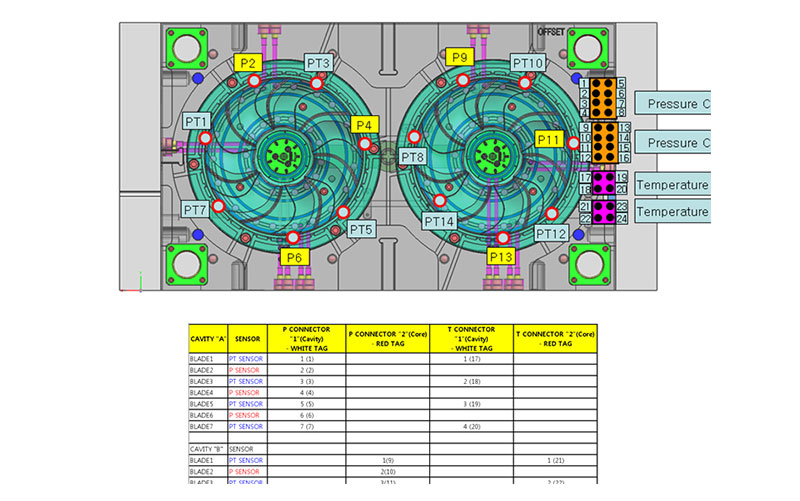

압력 온도 센서 : 금형내부 압력, 온도 측정 안정적 생산효과 증대

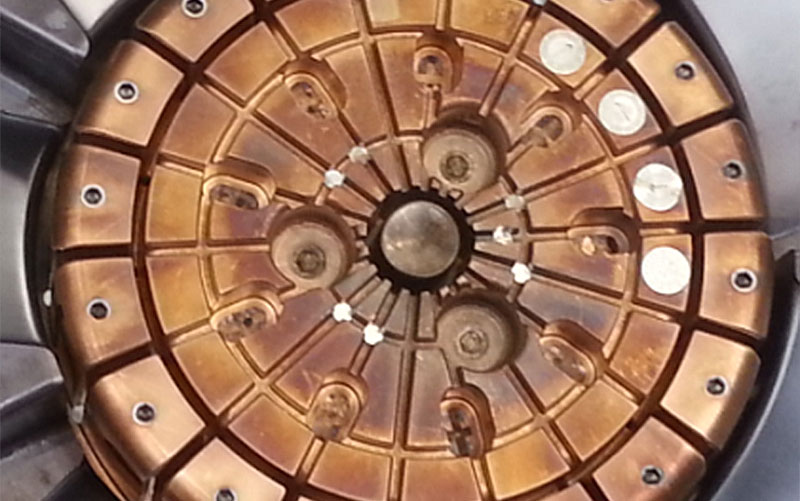

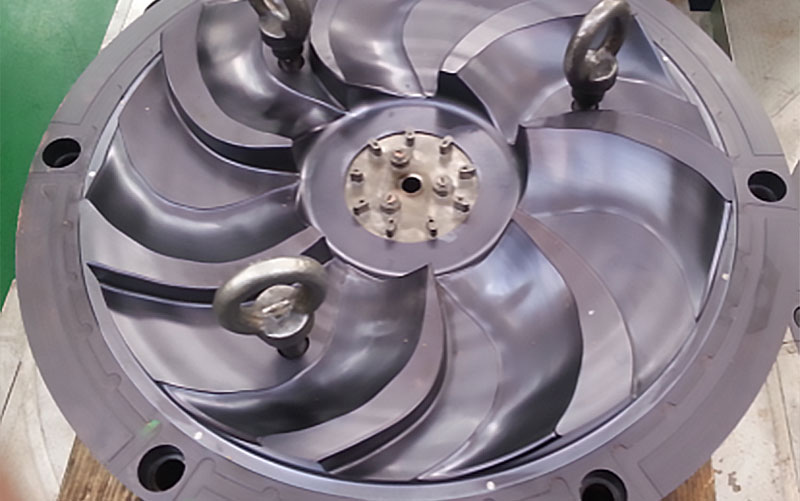

금형 표면 코팅 (푸트라 나노코팅 TIAIN)
- 금형수명 30% 향상
- 50만(코팅 전) 70만 쇼트(코팅 후)
Fan 금형 기술 (3/4) / 무사상 가공

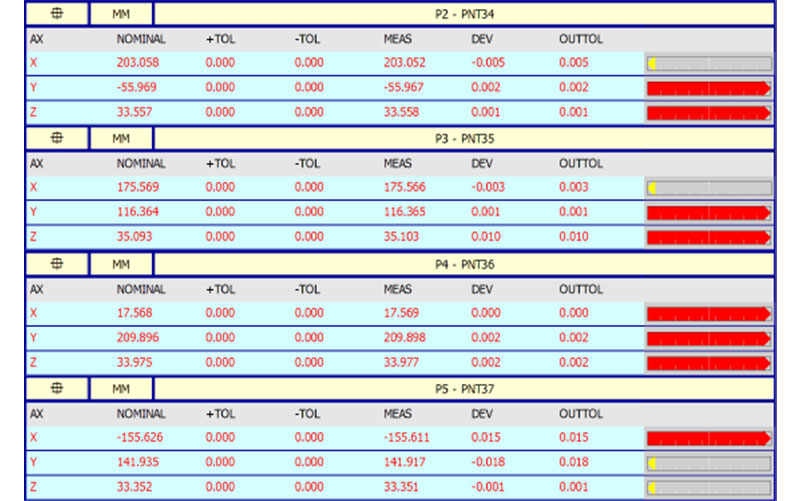

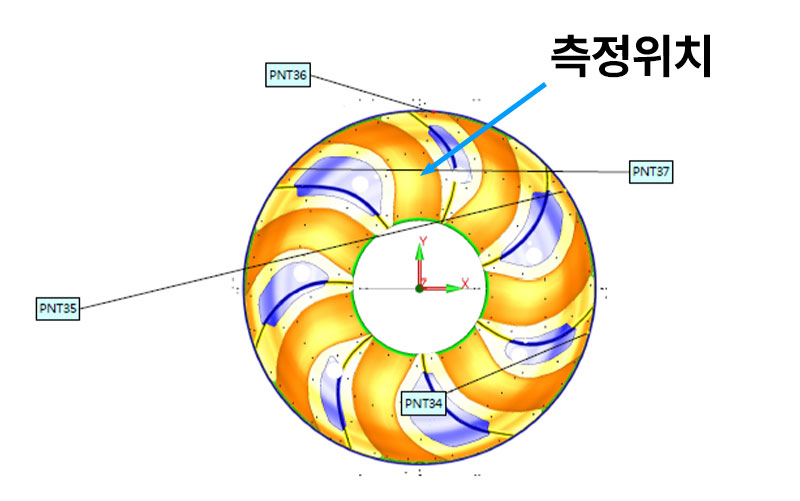

- 3차원 측정 가공정밀도 검증 무사상 습합 완성
-
목표 최소 최대 차이 20㎛ -5㎛ 14㎛ 19㎛

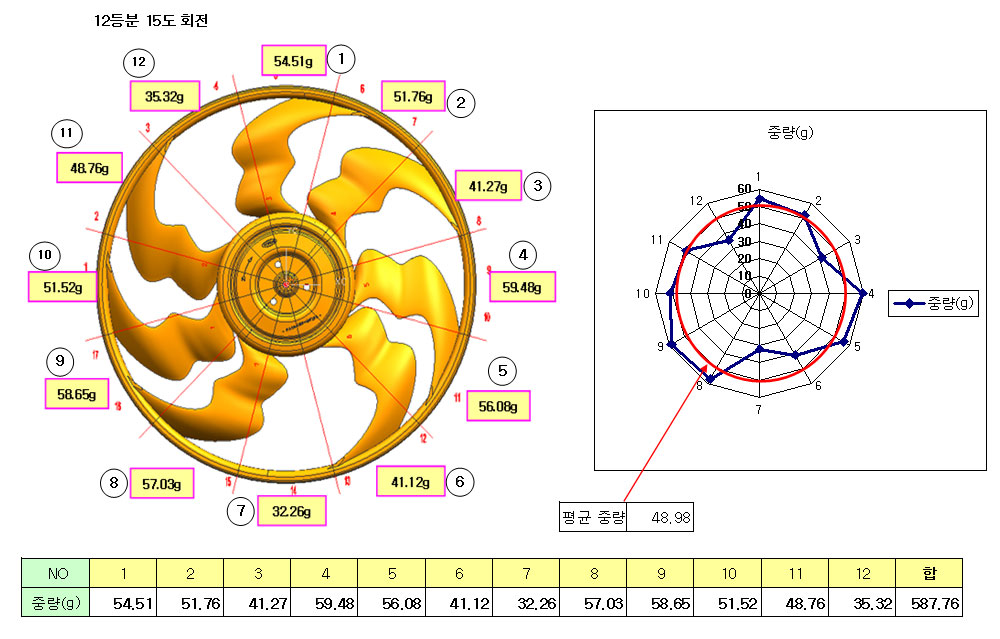

Uneven Cooling Fan Weight Balance 분포도 검증연구결과
-
분석 결과
- 좌측 A B 구간이 평균치보다 14~17g 적게 나타납니다.
- A B 구간의 중량을 높여야 합니다.
- Blade 부위 중량 추가는 Run Out 값에 영향을 주므로 Rim 부위에 두께조정이 필요합니다.
Fan 금형 기술 (4/4) / Weight Balance 분석

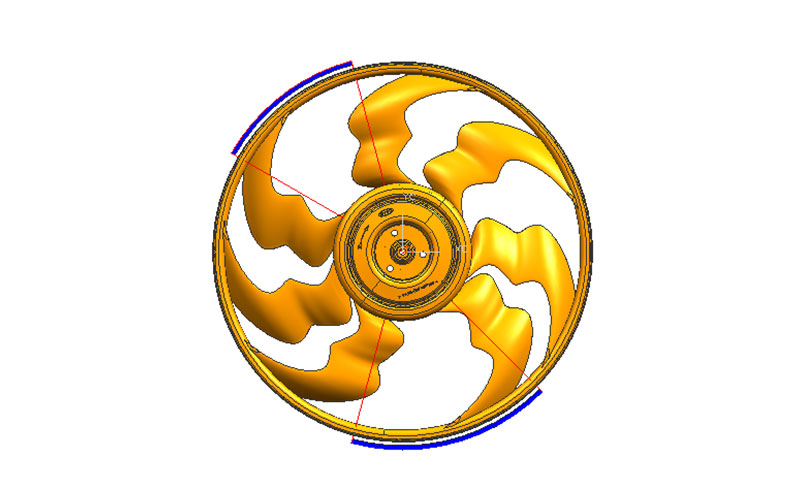

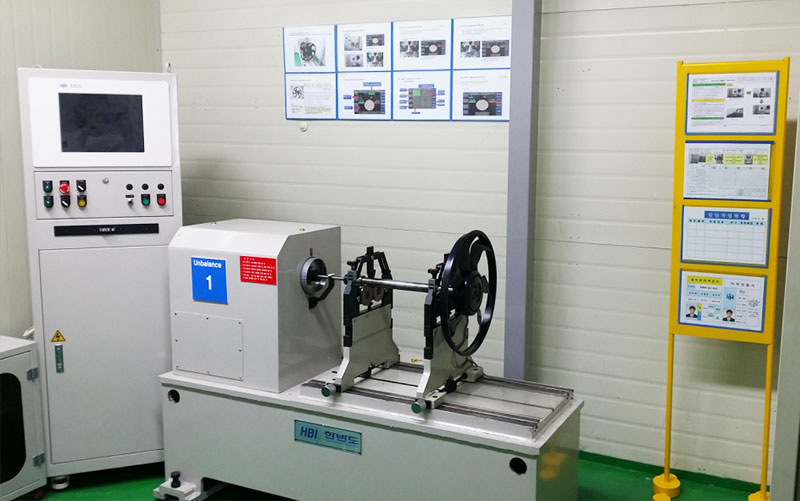

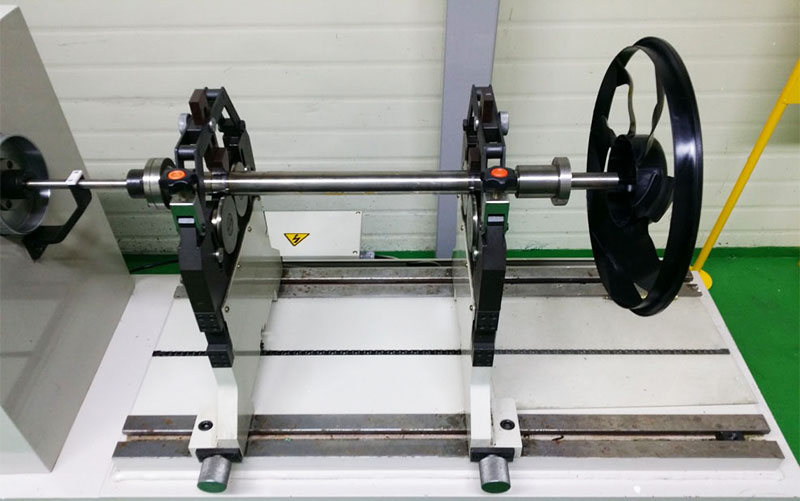

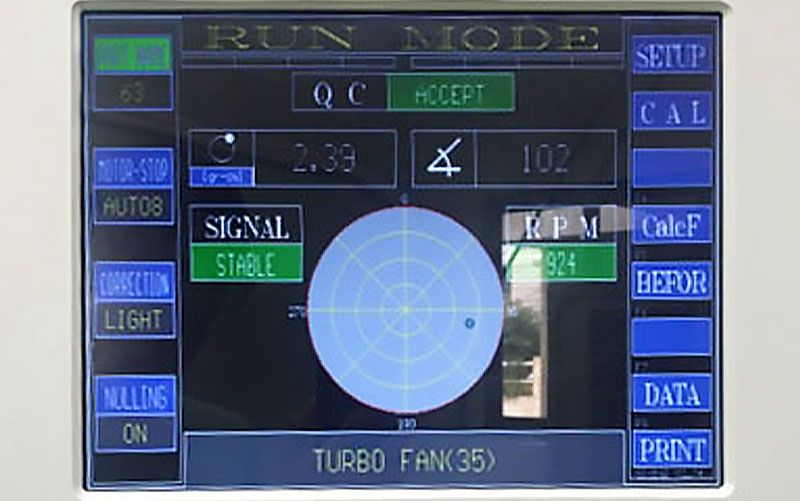

Fan Balance : 회전체 무게 중심 Unbalance량 측정 및 보정

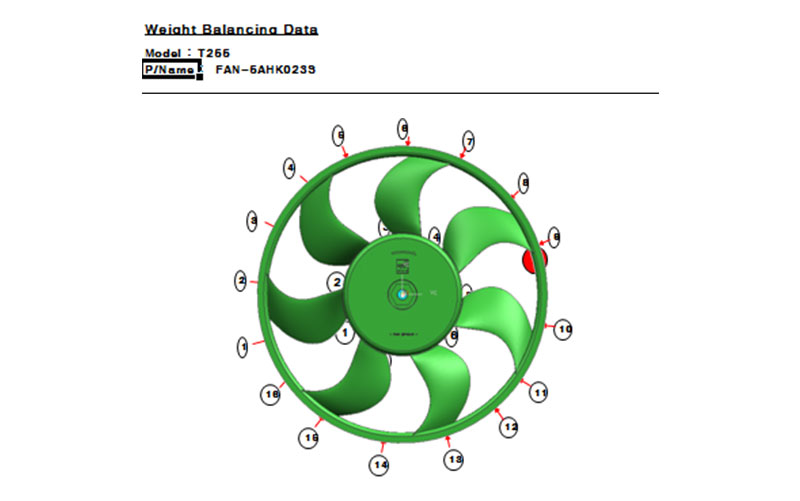

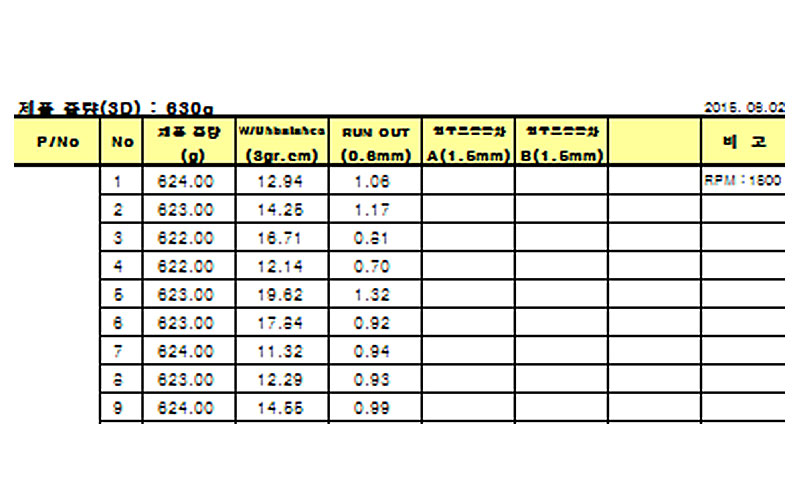

Weight Balance 분석시트
